Helix DSP Mini MK2
EAN: 4057204342173
HELIX DSP MINI MK2
6-kanavainen DSP
ACO platform
4x RCA sisääntulo
6x RCA ulostulo
4x kaiutintasoinen tulo
Lue lisää
349,00 €
Tuotekuvaus
Tekniset tiedot
Ohjekirjat

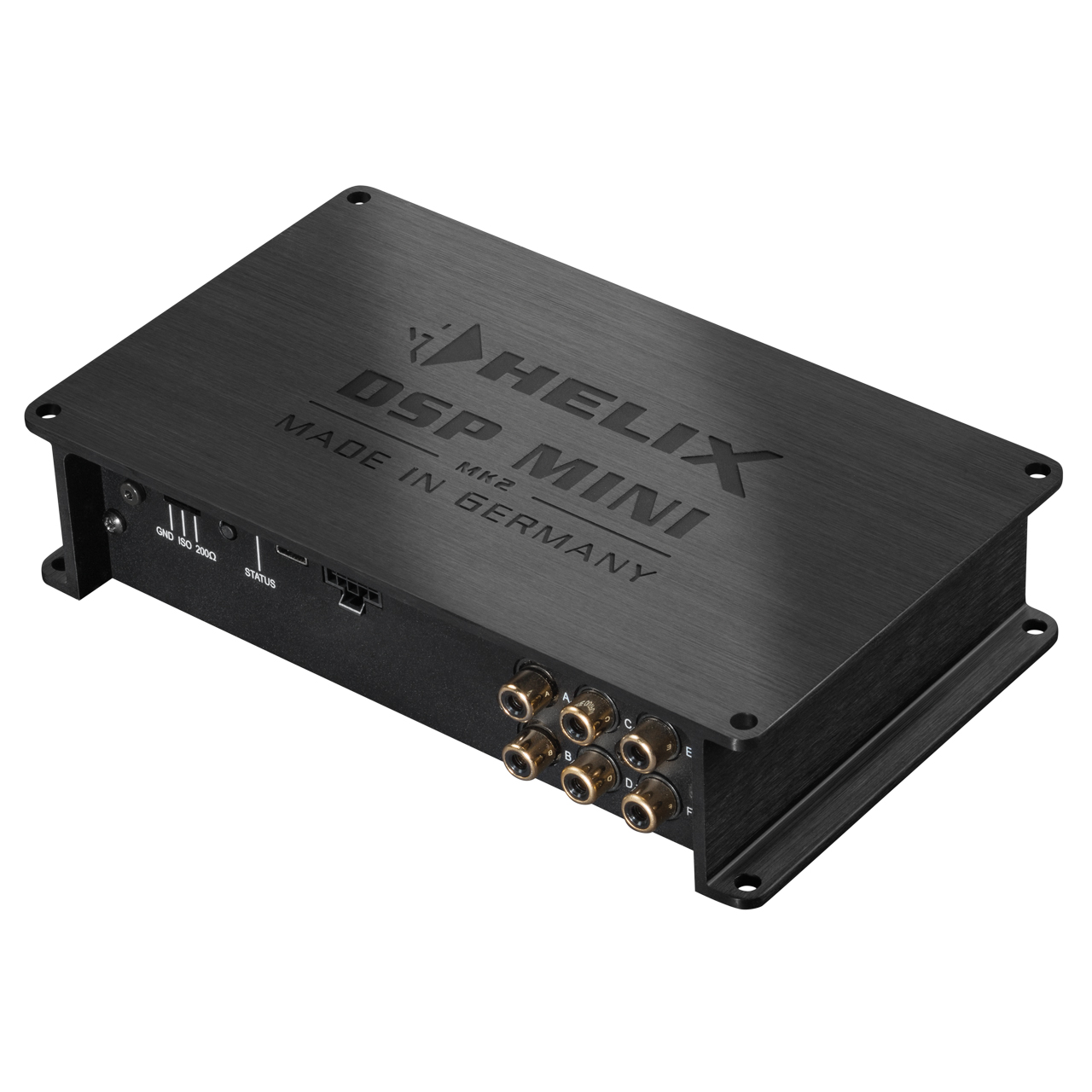

Helix DSP MINI MK2
Helix DSP MINI MK2 on uusi parannettu versio suositusta Helix DSP MINI -mallista. Helix DSP MINI MK2 on taatusti yksi markkinoiden parhaimmista DSP-prosessoreista hinta-/laatusuhteeltaan.
ACO
ACO platformin (ACO = Advanced 32 Bit CoProcessor) ansiosta laite on huikean nopea ja tehokas.
ISA & InputEQ
Helix DSP MINI MK2 mallista löytyy ISA (Input Signal Analyzer) ja InputEQ eli sisääntulosignaalin mittaus ja taajuuskorjain. ISA mittaa sisääntulevan signaalin taajuusvasteen ja InputEQ on kanavakohtainen 5-kanavainen parametrikorjain jolla sisääntulevan signaalin taajuusvasteen mahdollisia vääristymiä saadaan korjattua. Näin saadaan kunnollinen lähtökohta parhaalle mahdolliselle äänentoistolle.
Signal Input
Signaali voidaan tuoda sisään kaiutintasoisena, linjatasoisena, optisena tai lisävarusteena myytävän Helix HEC moduulin avulla Bluetoothilla tai HD-tasoisena USB-kaapelilla.
Tehokas prosessori
Prosessorin nopeus on erittäin tärkeä ominaisuus kun audiojärjestelmää säädetään. Mitä hitaampi prosessori on sitä enemmän dynamiikka latistuu eqvalisointia tai jakojyrkkyyksiä säädettäessä. Tässä prosessorissa on viimeisintä teknologiaa oleva 64-bittinen 295Mhz prosessori 1.2 miljardin laskutoimituksen nopeudella per sekunti.
Autostart
High Level Inputissa on markkinoiden kehittynein Autostart-toiminto jonka sammumisviiveen säätö on 10-300 sekunttia. Laite lähtee päälle vasta havaittuaan oikeaa kaiutinsignaalia, ei reagoi käynnistyspaukahduksiin eikä muihin häiriöihin. Audiotec Fischerin muiden plug&play laitteiden tapaan ideaalinen tuote CAN-väylällä toteutettuihin radioihin, joissa radio saattaa olla päällä ovien lukituksen jälkeen jopa 40minuuttia.
6 kanavaa
Tällä laitteella voit tehdä 3-tie järjestelmän kaikki jaot ja jokaisen elementin viiveet. 3-tie järjestelmään kuuluu aktiivinen 2-tie etupää ja subbari. Tämä laite sopii hyvin myös järjestelmään jossa on passiivinen erillissarja edessä, takakaiuttimet ja subbari. Käytössä on 6 kanavaa joiden ominaisuudet voi jokaiselle kanavalle määritellä itse.

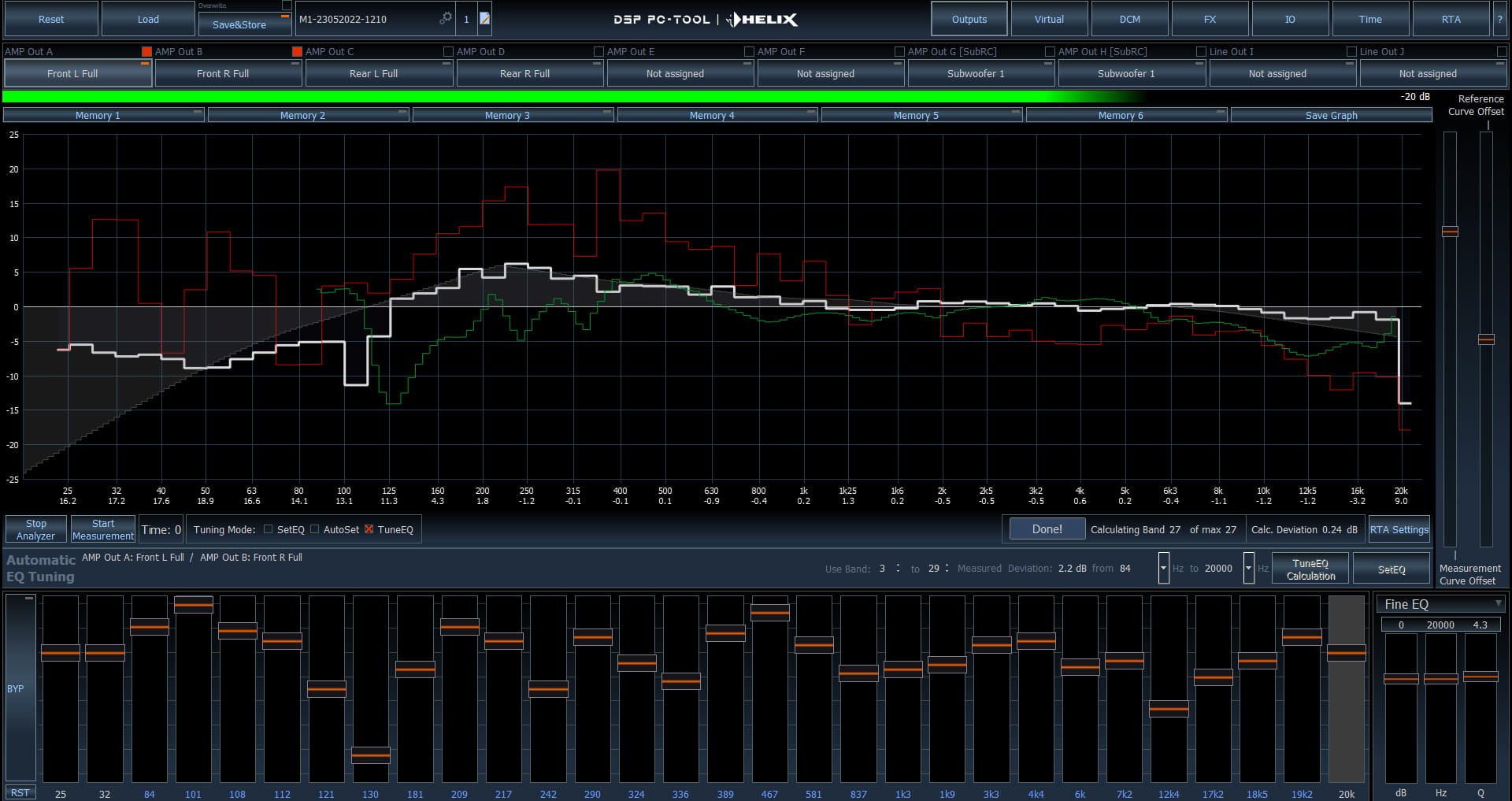

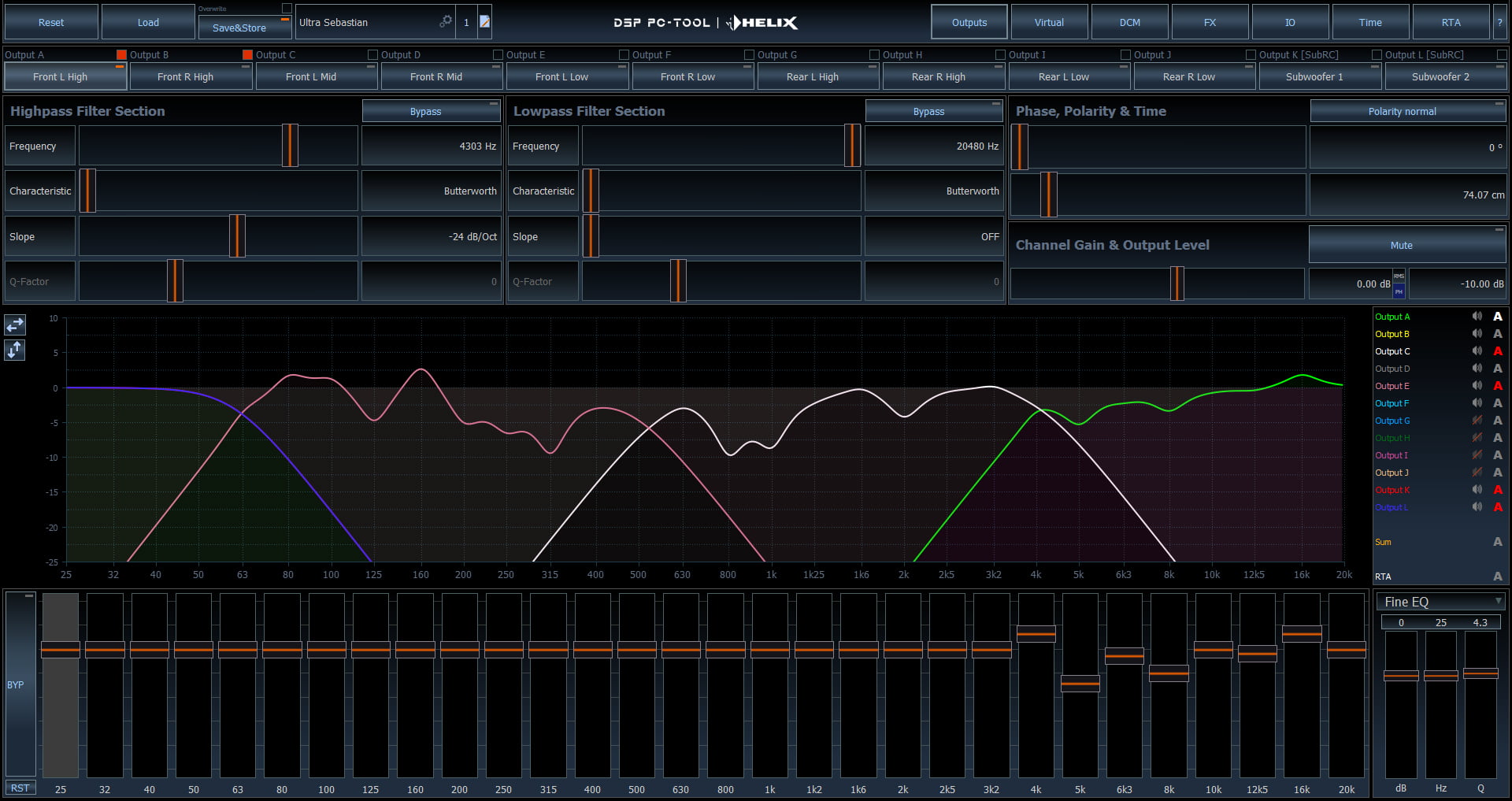

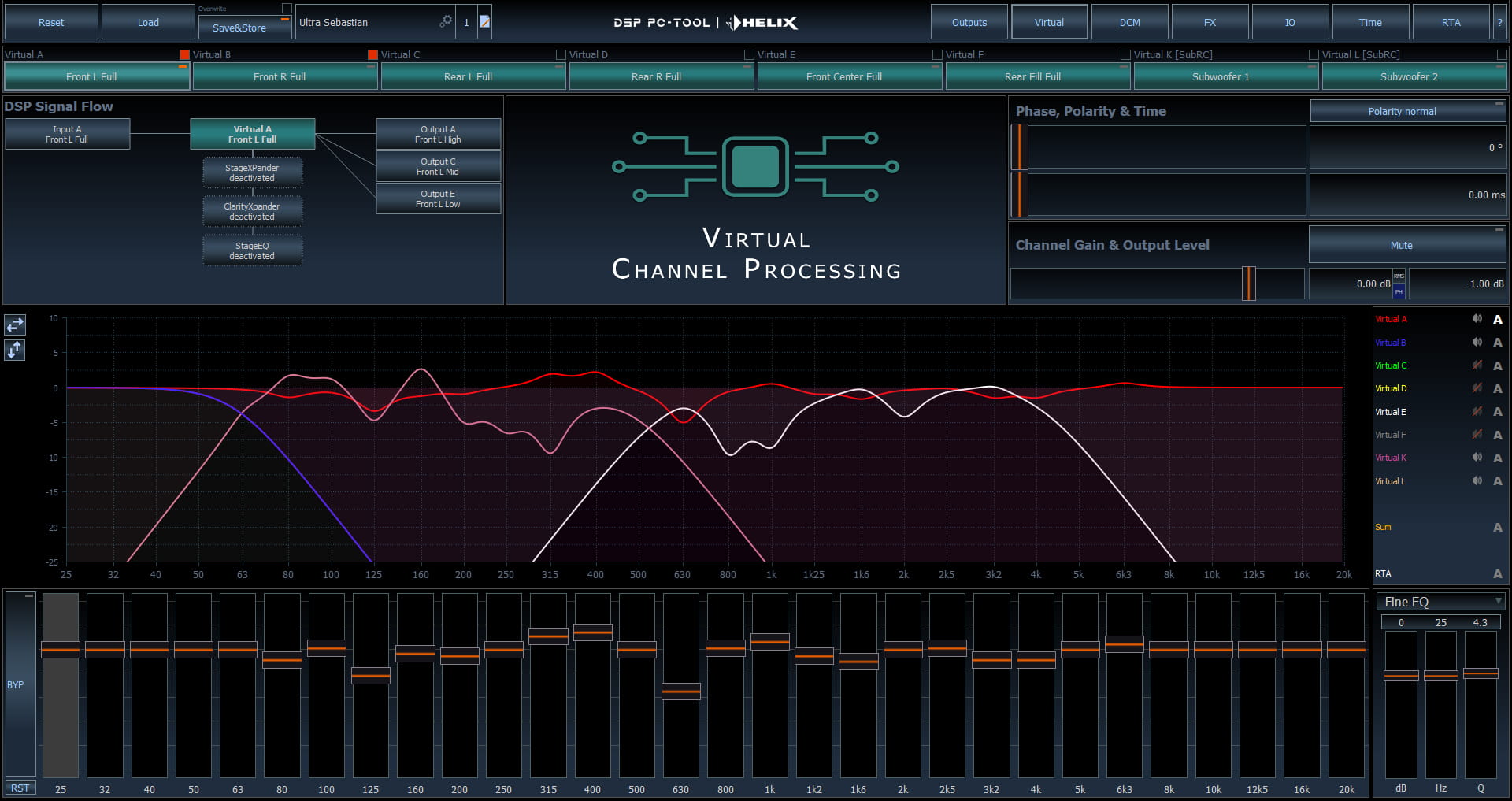

DSP-prosessorin säädöt tehdään Windows tietokoneella Audiotec Fischerin -nettisivuilta löytyvällä ilmaisella DSP PC-Tool Version 4 -ohjelmistolla. Alla linkit Audiotec Fischerin sivuille ja DSP PC Tool -ohjelmiston lataussivulle.
www.audiotec-fischer.de
DSP PC-Tool Version 4
Ohjelmistossa on huomioitu tulevaisuus lähes rajattomilla päivitysmahdollisuuksilla. DSP kytketään säätöjen ajaksi tietokoneen USB 2.0 liitäntään. Ensimmäistä kertaa tietokonetta DSP-prosessoriin liittäessä tietokoneessa pitää olla nettiyhteys jotta tietokone saa haettua netistä tarvittavat USB-ajurit ja asennettua ne.
64-Bit DSP korkean äänenlaadun saavuttamiseksi
Signal converters:
A/D: BurrBrown
D/A: BurrBrown
Signal-to-noise ratio digital input: 112 dB (A-weighted)
Signal-to-noise ratio analog input: 107 dB (A-weighted)
Vapaasti määriteltävät signaalin sisäänmeno- ja ulostulot

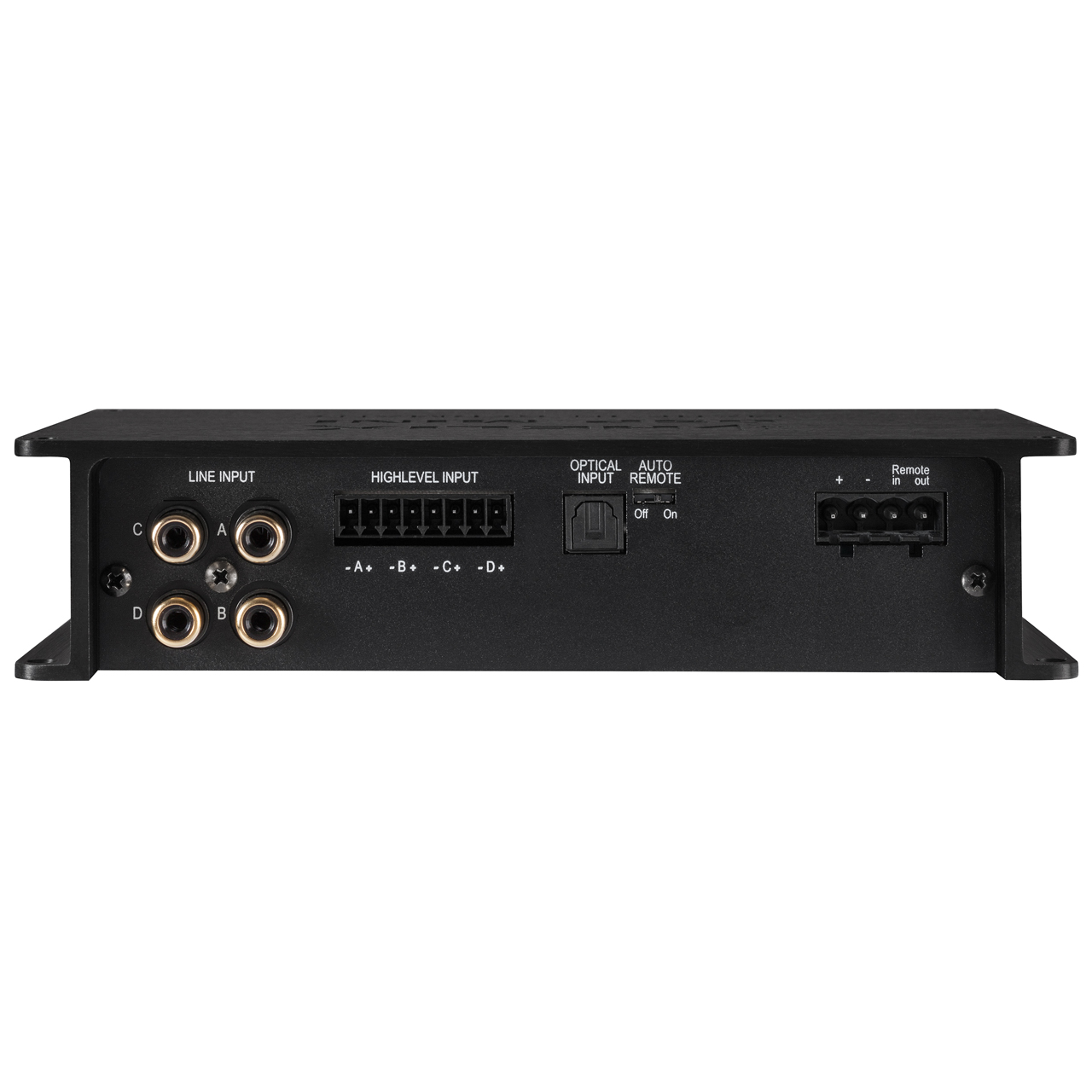

Sisääntulot:
4-kanavainen linjatasoinen sisääntulo RCA-liittimillä
4-kanavainen kaiutintasoinen sisääntulo
1 x optinen sisääntulo
1 x ohjaus-sisääntulo

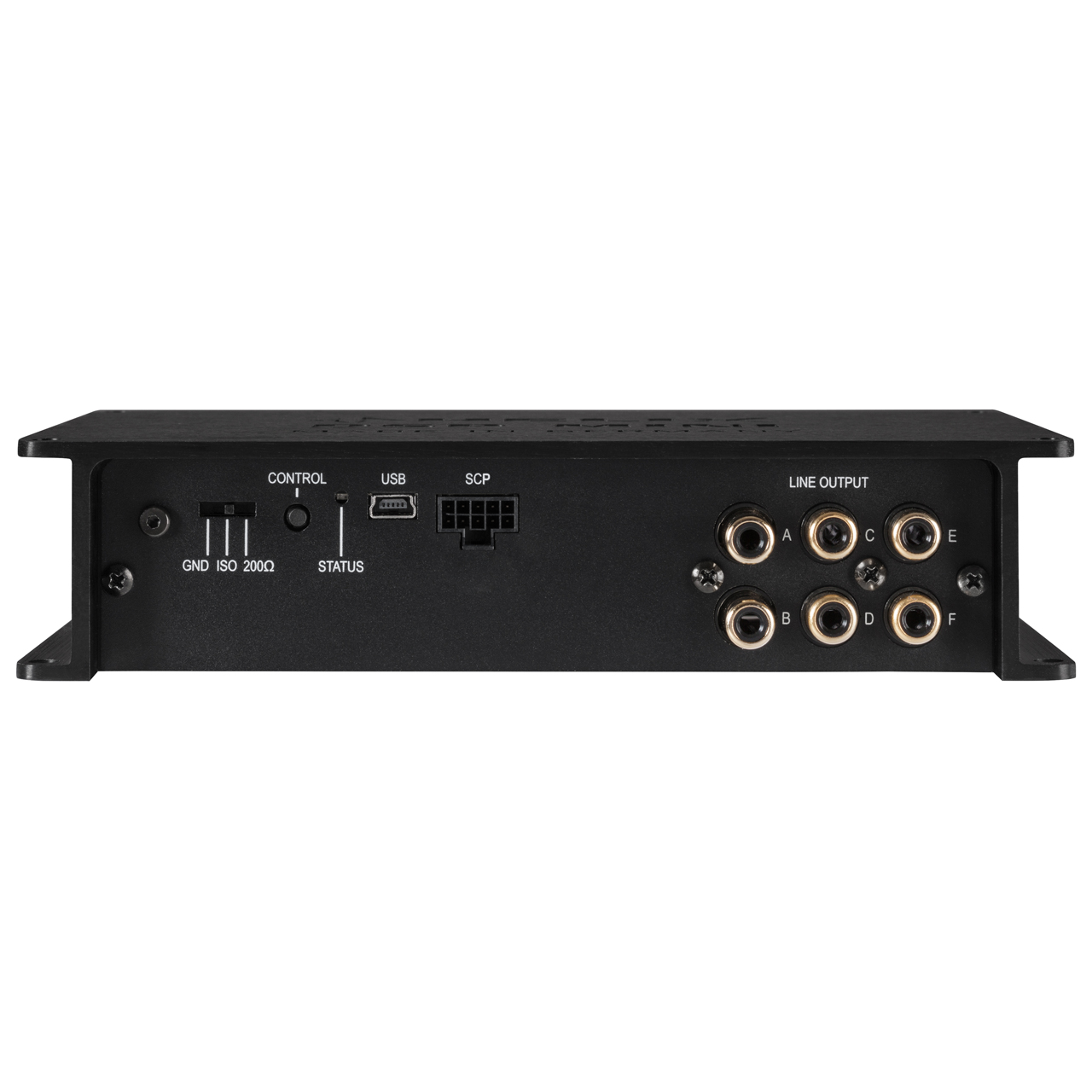

Ulostulot:
6 x RCA linjalähtö (6V)
1 x herätelähtö
HELIX Extension Card slot (HEC) lisävarusteena myytäville lisä sisääntulo/ulostulo moduuleille:
HEC BT Bluetooth Audio Streaming -moduli
Helix HEC HD-Audio USB
HEC AUX IN (3.5mm stereoplugilla)
HEC Optical IN (toslink)
6 x 30-kaistainen parametrinen taajuuskorjain (jokaisessa kanavassa omansa)
Jokaista taajuuskorjaus kaistaa voidaan hienosäätää 1/24 oktaavin askelin portaattomalla Q-arvolla väliltä 4,3 – 15

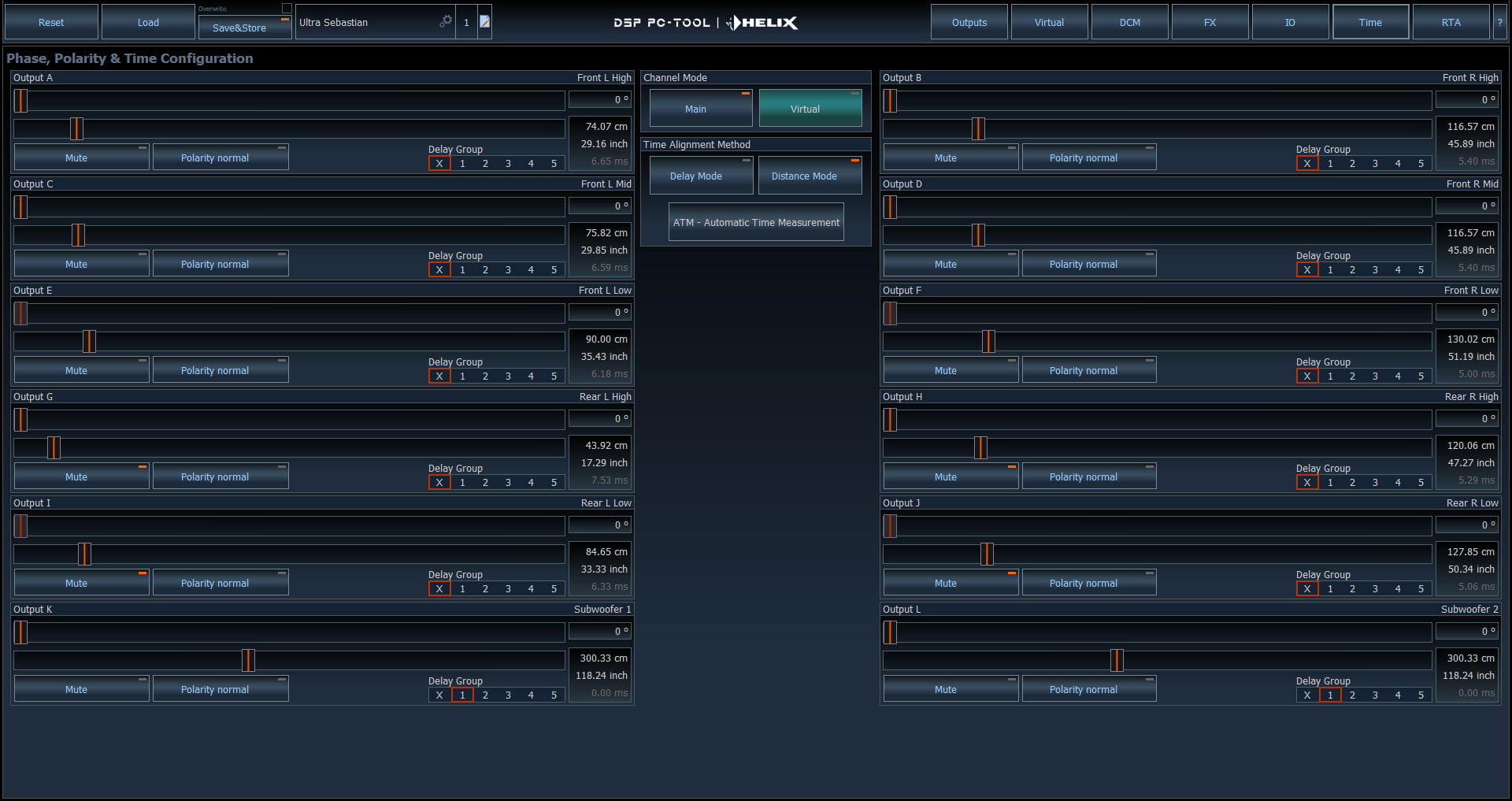

Aikaviivesäätö 7mm askelin
Vapaasti määriteltävät jakotaajuudet ja paljon muuta
Maapotentiaalin valinta: GND / ISO / 200 Ohm
Kaiutintasoisessa sisääntulossa sisääntulotasonsäätö
Kaiutintasoisessa sisääntulossa kehittynyt AutoStart-toiminto, mm. sammumisviiveen säätö 10-300 sekunttia. Laite lähtee päälle vasta havaittuaan oikeaa kaiutinsignaalia, ei reagoi käynnistyspaukahduksiin yms.
Muiden uusien Helix MATCH Plug&Play laitteiden tapaan ideaalinen tuote CAN-väylällä toteutettuihin radioihin, joissa radio saattaa olla päällä ovien lukituksen jälkeen jopa 40 minuuttia.
Mitat (mm) 177 x 104 x 40
Helix DSP MINI MK2 on uusi parannettu versio suositusta Helix DSP MINI -mallista. Helix DSP MINI MK2 on taatusti yksi markkinoiden parhaimmista DSP-prosessoreista hinta-/laatusuhteeltaan.
ACO
ACO platformin (ACO = Advanced 32 Bit CoProcessor) ansiosta laite on huikean nopea ja tehokas.
ISA & InputEQ
Helix DSP MINI MK2 mallista löytyy ISA (Input Signal Analyzer) ja InputEQ eli sisääntulosignaalin mittaus ja taajuuskorjain. ISA mittaa sisääntulevan signaalin taajuusvasteen ja InputEQ on kanavakohtainen 5-kanavainen parametrikorjain jolla sisääntulevan signaalin taajuusvasteen mahdollisia vääristymiä saadaan korjattua. Näin saadaan kunnollinen lähtökohta parhaalle mahdolliselle äänentoistolle.
Signal Input
Signaali voidaan tuoda sisään kaiutintasoisena, linjatasoisena, optisena tai lisävarusteena myytävän Helix HEC moduulin avulla Bluetoothilla tai HD-tasoisena USB-kaapelilla.
Tehokas prosessori
Prosessorin nopeus on erittäin tärkeä ominaisuus kun audiojärjestelmää säädetään. Mitä hitaampi prosessori on sitä enemmän dynamiikka latistuu eqvalisointia tai jakojyrkkyyksiä säädettäessä. Tässä prosessorissa on viimeisintä teknologiaa oleva 64-bittinen 295Mhz prosessori 1.2 miljardin laskutoimituksen nopeudella per sekunti.
Autostart
High Level Inputissa on markkinoiden kehittynein Autostart-toiminto jonka sammumisviiveen säätö on 10-300 sekunttia. Laite lähtee päälle vasta havaittuaan oikeaa kaiutinsignaalia, ei reagoi käynnistyspaukahduksiin eikä muihin häiriöihin. Audiotec Fischerin muiden plug&play laitteiden tapaan ideaalinen tuote CAN-väylällä toteutettuihin radioihin, joissa radio saattaa olla päällä ovien lukituksen jälkeen jopa 40minuuttia.
6 kanavaa
Tällä laitteella voit tehdä 3-tie järjestelmän kaikki jaot ja jokaisen elementin viiveet. 3-tie järjestelmään kuuluu aktiivinen 2-tie etupää ja subbari. Tämä laite sopii hyvin myös järjestelmään jossa on passiivinen erillissarja edessä, takakaiuttimet ja subbari. Käytössä on 6 kanavaa joiden ominaisuudet voi jokaiselle kanavalle määritellä itse.
DSP-prosessorin säädöt tehdään Windows tietokoneella Audiotec Fischerin -nettisivuilta löytyvällä ilmaisella DSP PC-Tool Version 4 -ohjelmistolla. Alla linkit Audiotec Fischerin sivuille ja DSP PC Tool -ohjelmiston lataussivulle.
www.audiotec-fischer.de
DSP PC-Tool Version 4
Ohjelmistossa on huomioitu tulevaisuus lähes rajattomilla päivitysmahdollisuuksilla. DSP kytketään säätöjen ajaksi tietokoneen USB 2.0 liitäntään. Ensimmäistä kertaa tietokonetta DSP-prosessoriin liittäessä tietokoneessa pitää olla nettiyhteys jotta tietokone saa haettua netistä tarvittavat USB-ajurit ja asennettua ne.
64-Bit DSP korkean äänenlaadun saavuttamiseksi
Signal converters:
A/D: BurrBrown
D/A: BurrBrown
Signal-to-noise ratio digital input: 112 dB (A-weighted)
Signal-to-noise ratio analog input: 107 dB (A-weighted)
Vapaasti määriteltävät signaalin sisäänmeno- ja ulostulot
Sisääntulot:
4-kanavainen linjatasoinen sisääntulo RCA-liittimillä
4-kanavainen kaiutintasoinen sisääntulo
1 x optinen sisääntulo
1 x ohjaus-sisääntulo
Ulostulot:
6 x RCA linjalähtö (6V)
1 x herätelähtö
HELIX Extension Card slot (HEC) lisävarusteena myytäville lisä sisääntulo/ulostulo moduuleille:
HEC BT Bluetooth Audio Streaming -moduli
Helix HEC HD-Audio USB
HEC AUX IN (3.5mm stereoplugilla)
HEC Optical IN (toslink)
6 x 30-kaistainen parametrinen taajuuskorjain (jokaisessa kanavassa omansa)
Jokaista taajuuskorjaus kaistaa voidaan hienosäätää 1/24 oktaavin askelin portaattomalla Q-arvolla väliltä 4,3 – 15
Aikaviivesäätö 7mm askelin
Vapaasti määriteltävät jakotaajuudet ja paljon muuta
Maapotentiaalin valinta: GND / ISO / 200 Ohm
Kaiutintasoisessa sisääntulossa sisääntulotasonsäätö
Kaiutintasoisessa sisääntulossa kehittynyt AutoStart-toiminto, mm. sammumisviiveen säätö 10-300 sekunttia. Laite lähtee päälle vasta havaittuaan oikeaa kaiutinsignaalia, ei reagoi käynnistyspaukahduksiin yms.
Muiden uusien Helix MATCH Plug&Play laitteiden tapaan ideaalinen tuote CAN-väylällä toteutettuihin radioihin, joissa radio saattaa olla päällä ovien lukituksen jälkeen jopa 40 minuuttia.
Mitat (mm) 177 x 104 x 40
Inputs4 x RCA / Cinch
4 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Remote In
Input sensitivityRCA / Cinch 2 - 4 Volts
Highlevel 5 - 11 Volts
Outputs6 x RCA / Cinch
1 x Remote Out
Output voltage6 Volts
Frequency response10 Hz - 44,000 Hz
DSP resolution64 Bit
DSP power295 MHz (1.2 billion MAC operations/second)
Sampling rate96 kHz
DSP typeAudio signal processor
Signal convertersA/D: BurrBrown
D/A: BurrBrown
Signal-to-noise ratio digital input112 dB (A-weighted)
Signal-to-noise ratio analog input107 dB (A-weighted)
Total harmonic distortion (THD+N) digital input 0.0008 %
Total harmonic distortion (THD+N) analog input 0.002 %
IM distortion (IMD) digital input 0.003 %
IM distortion (IMD) analog input 0.005 %
Crosstalk 90 dB
Operating voltage9.6 - 17 Volts (max. 5 sec. down to 6 Volts)
Power ratingDC 12 V ⎓ 3 A max.
Current draw 480 mA
Max. remote output current500 mA
Additional featuresHEC slot, Ground lift switch, Smart Control Port, 32 Bit CoProcessor, ADEP.3 circuit, Auto Remote switch
Dimensions (H x W x D)40 x 177 x 104 mm /
1.58 x 6.97 x 4.09”
Scope of delivery
1 x Signal processor DSP MINI MK2
1 x Control Input-to-SCP adaptor
1 x USB cable
1 x Mounting material
1 x Instruction manual.
